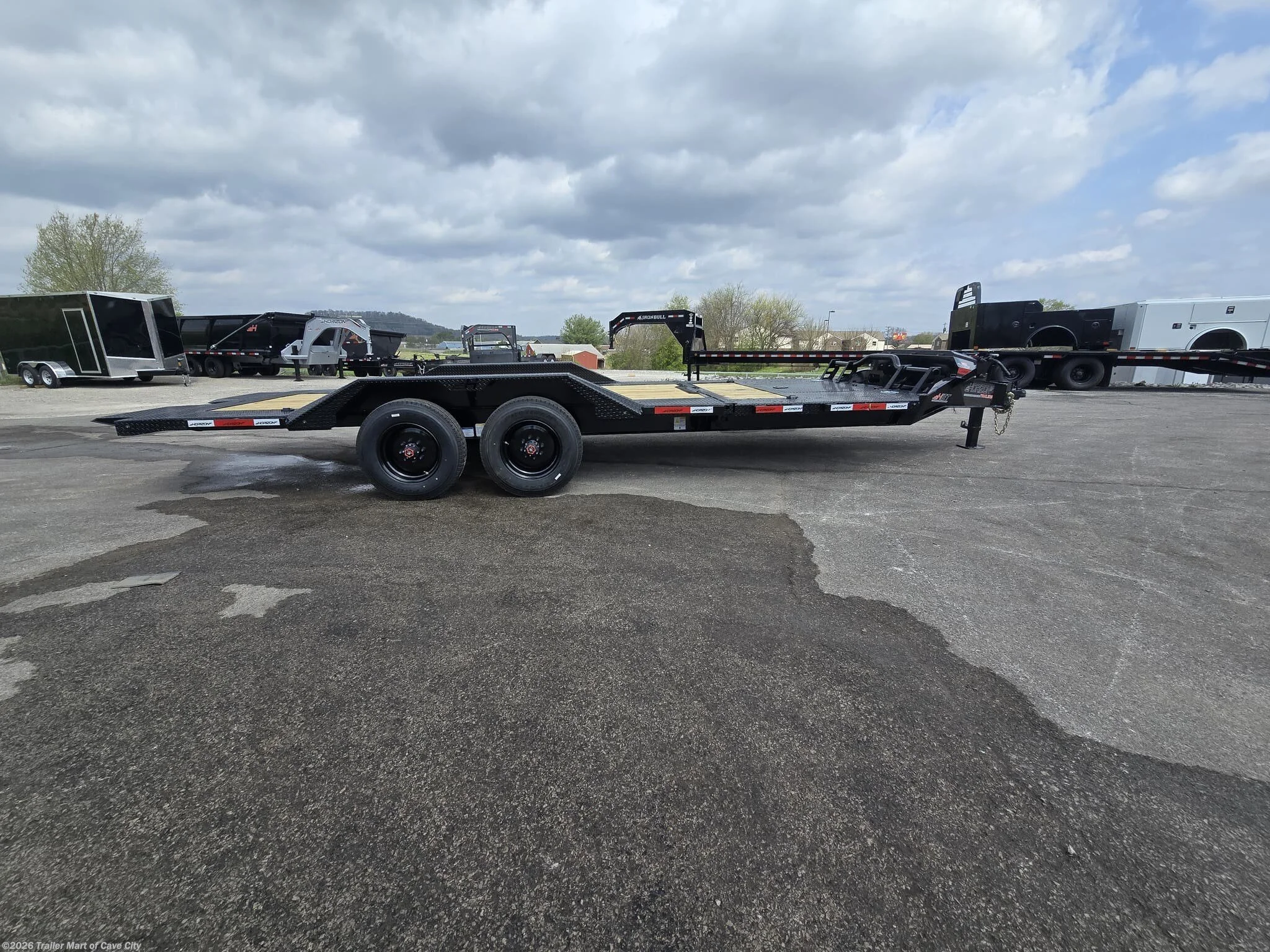

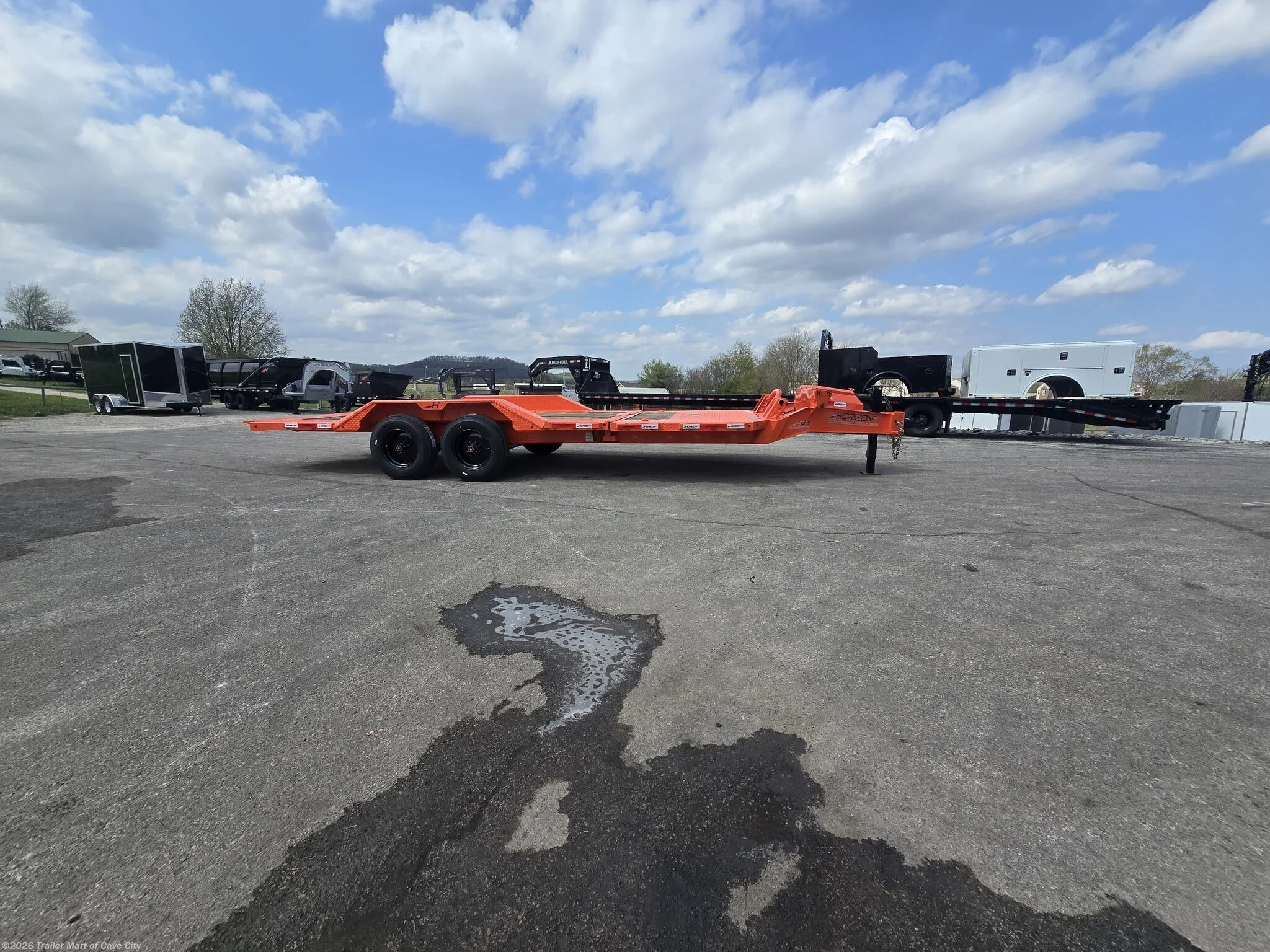

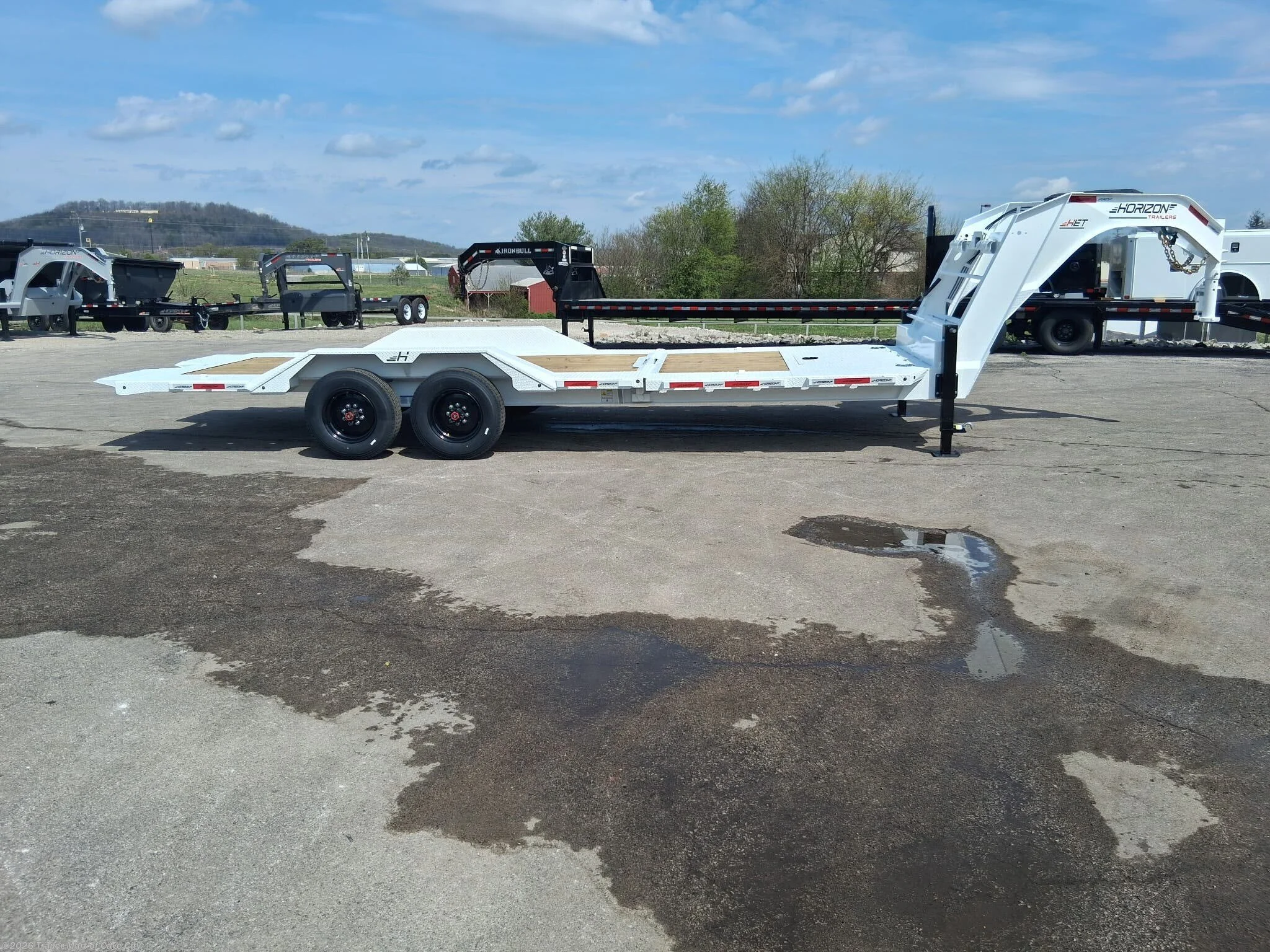

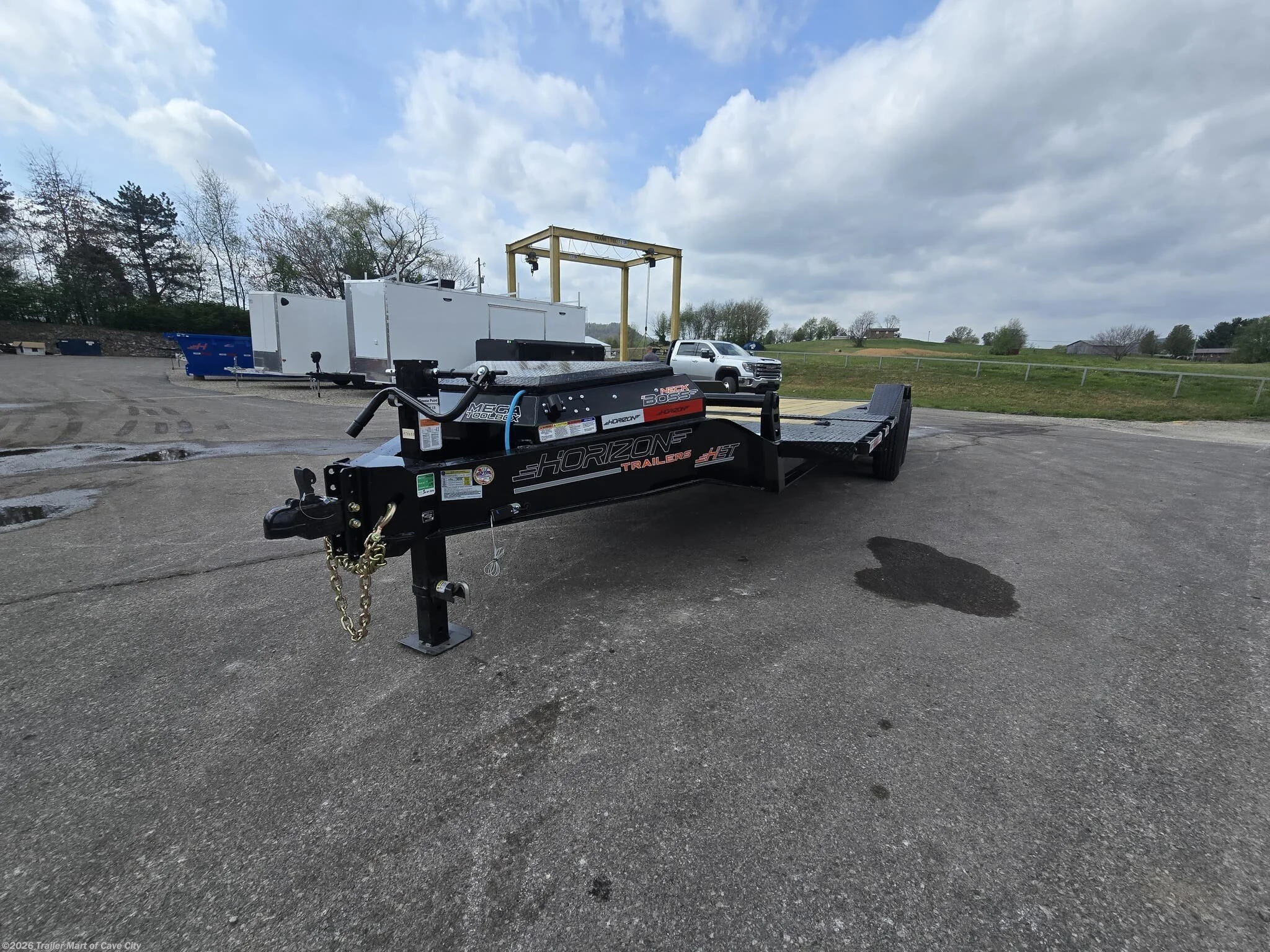

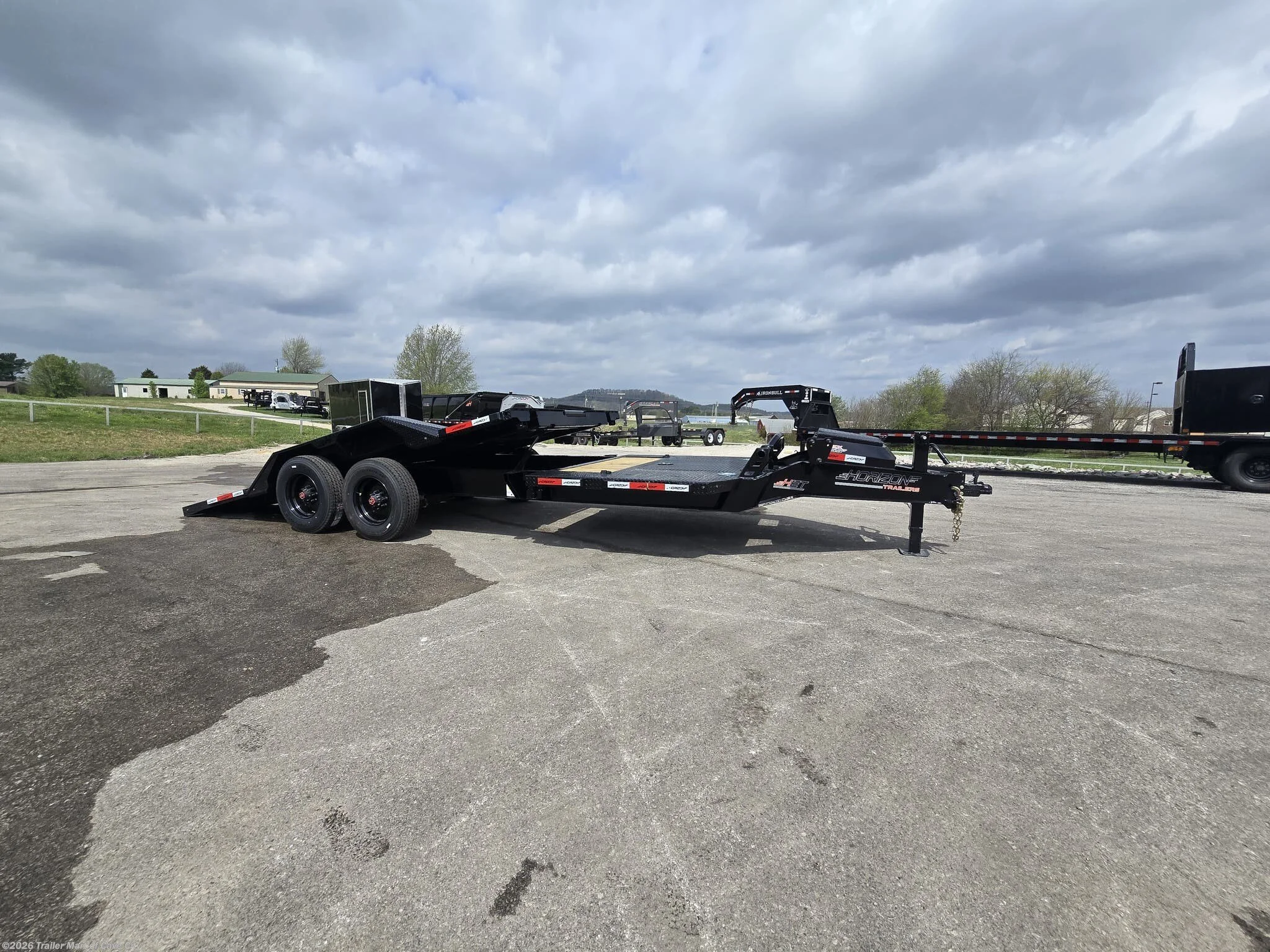

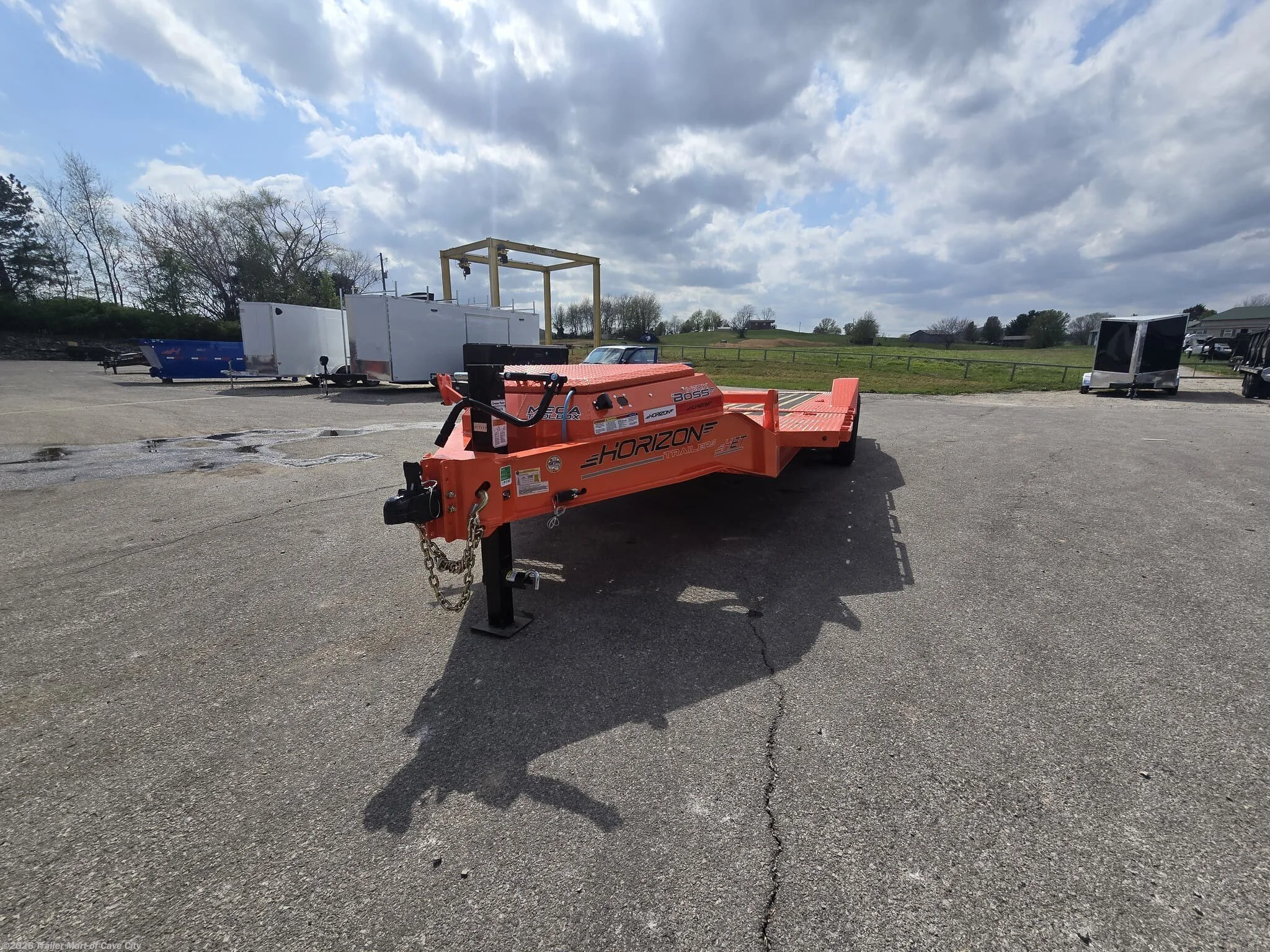

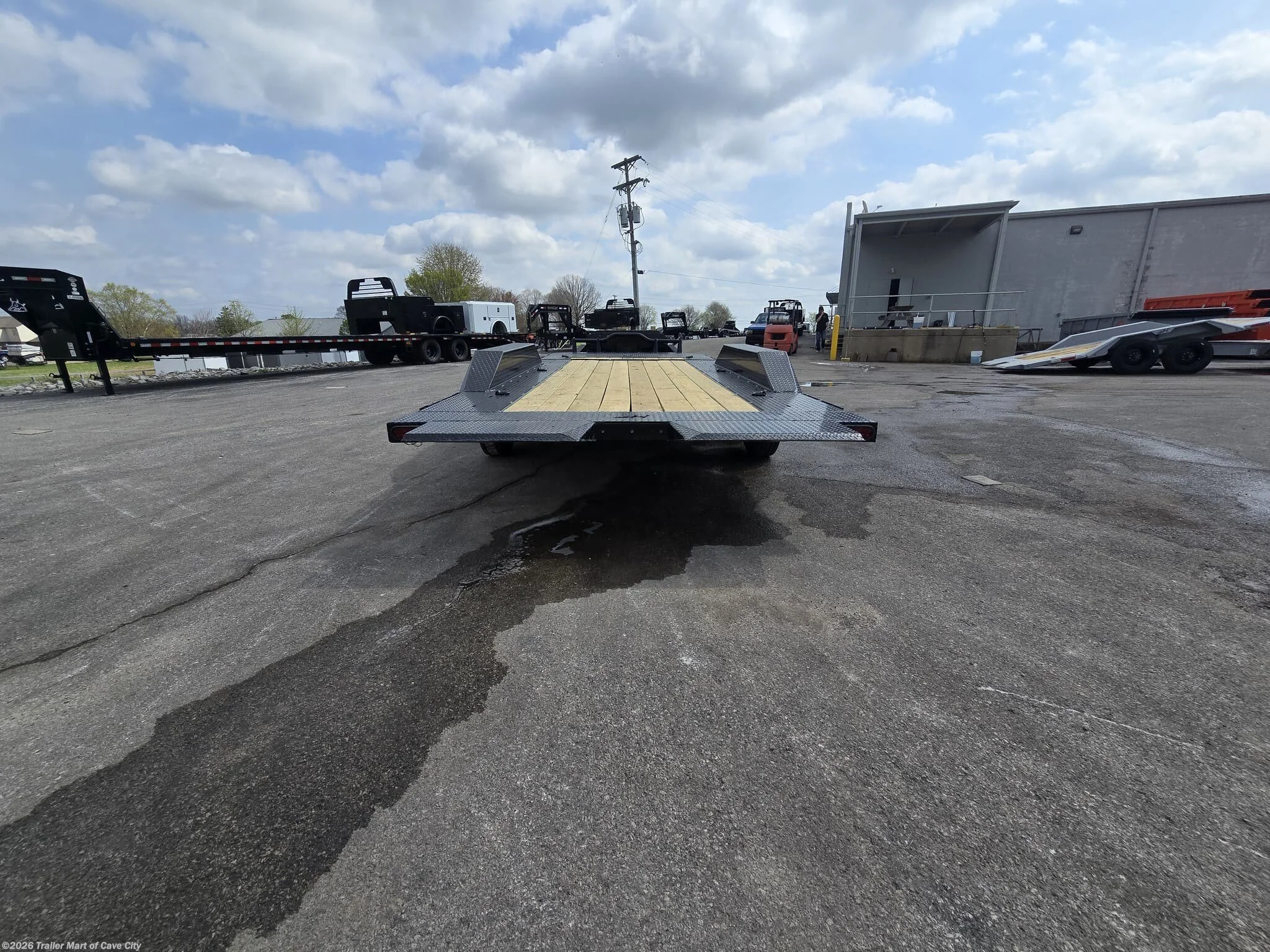

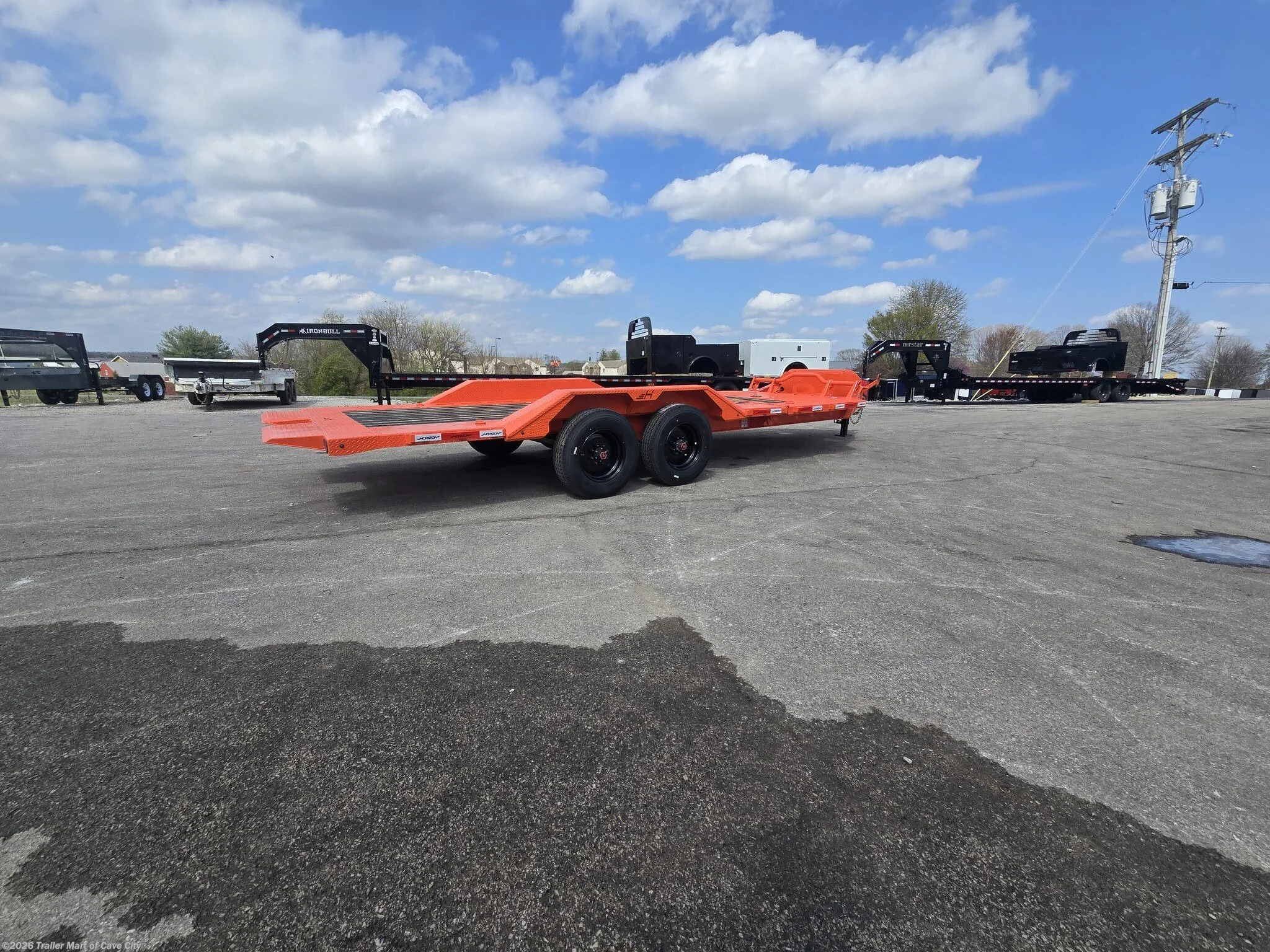

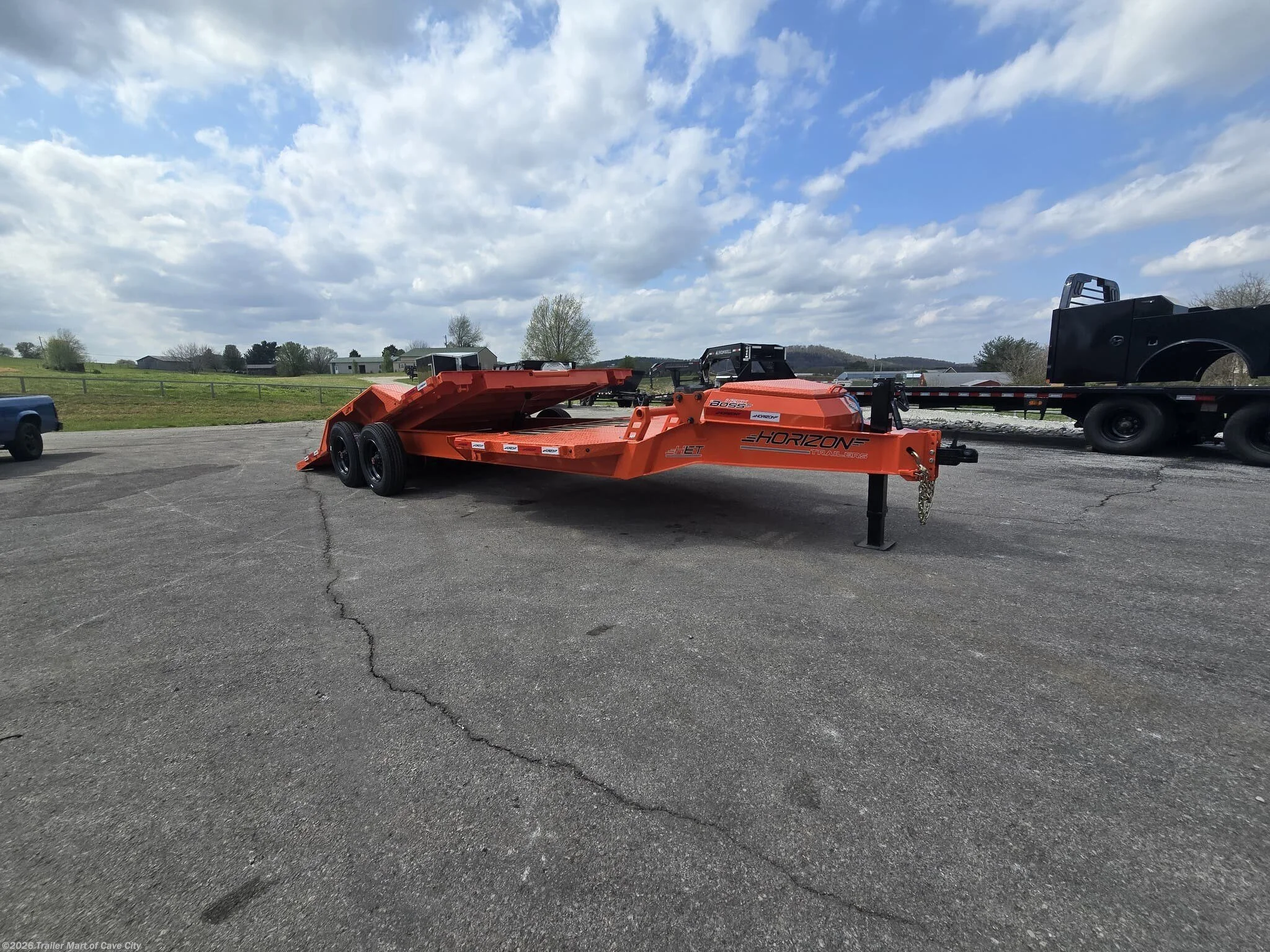

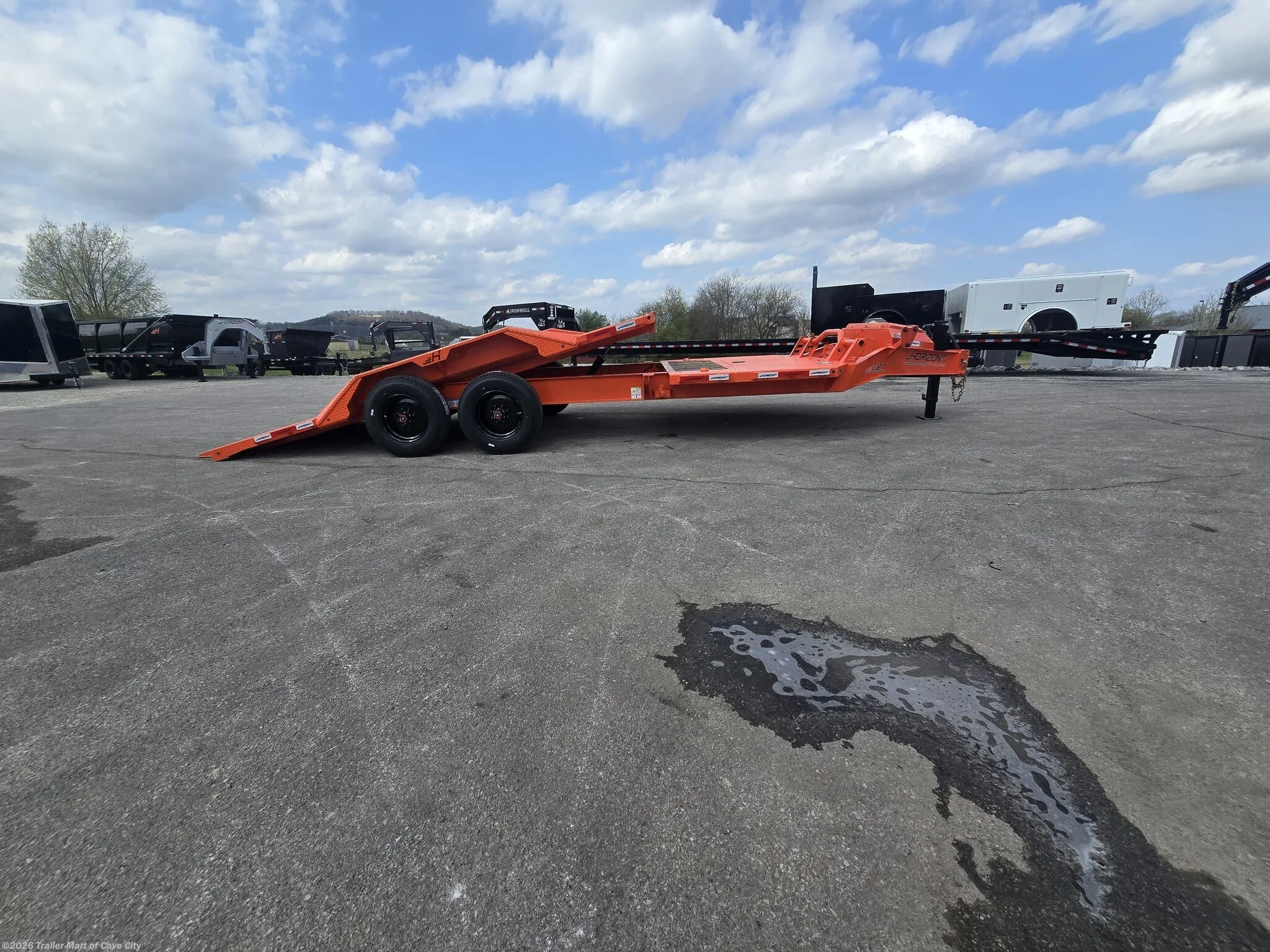

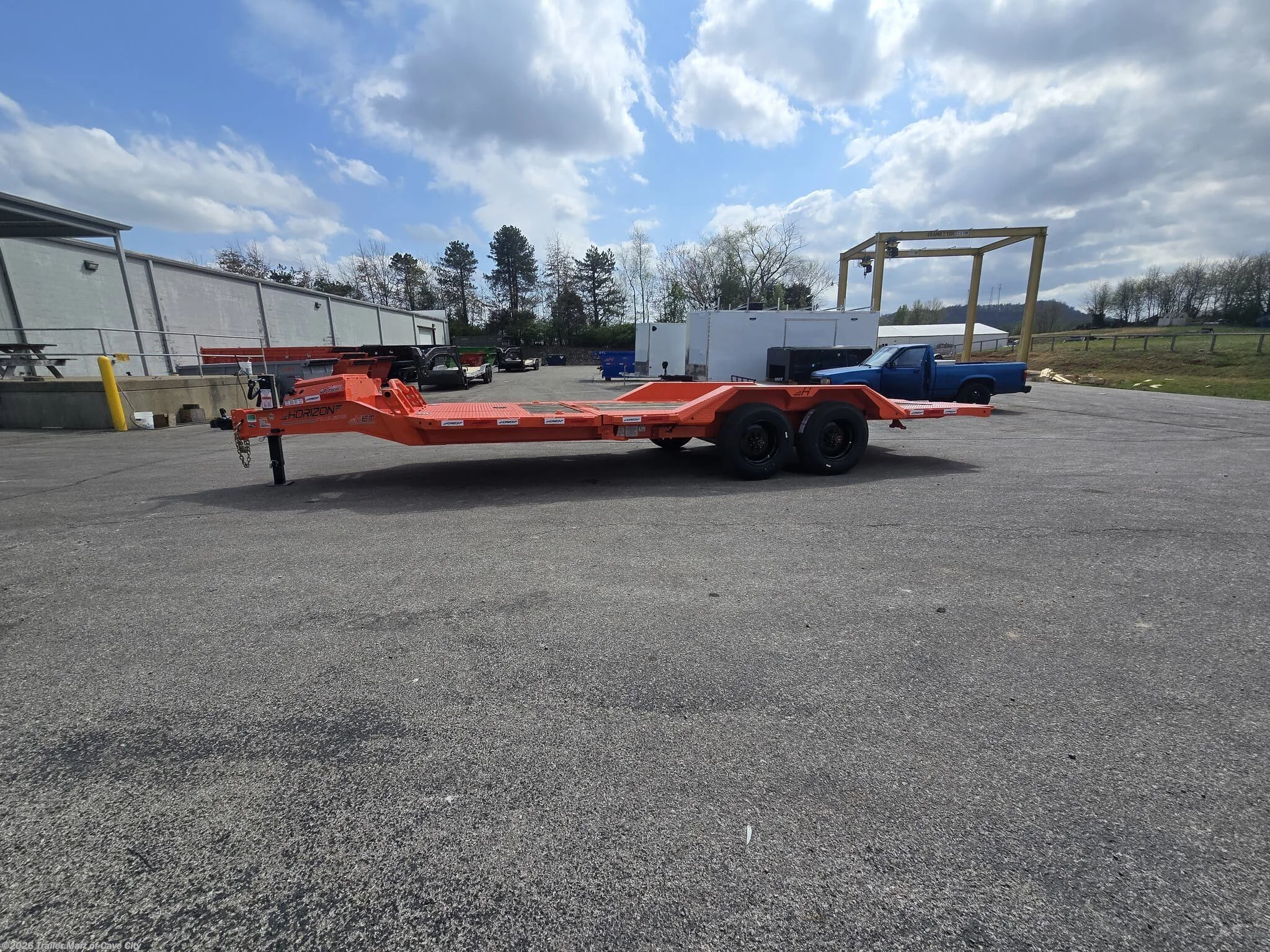

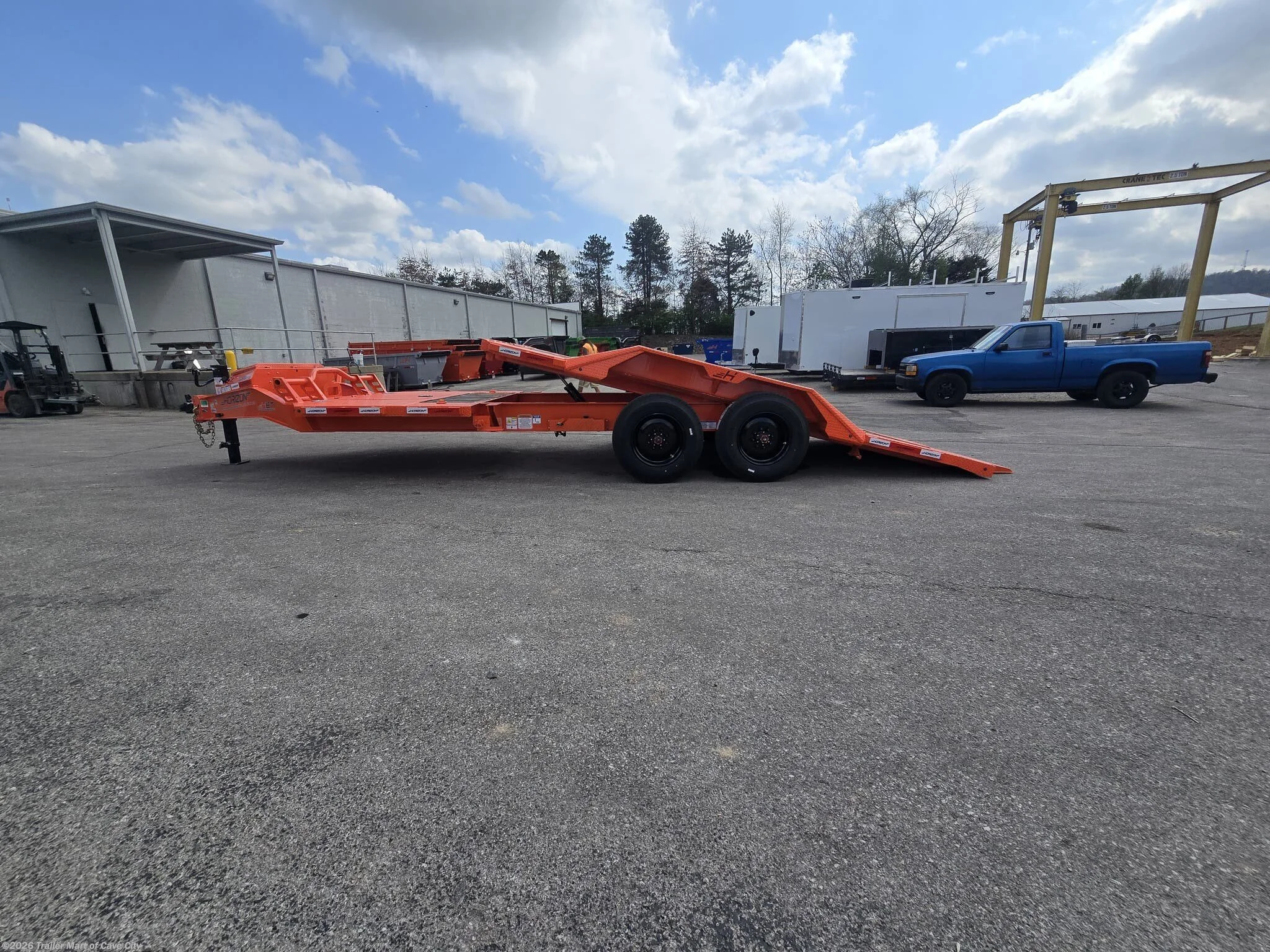

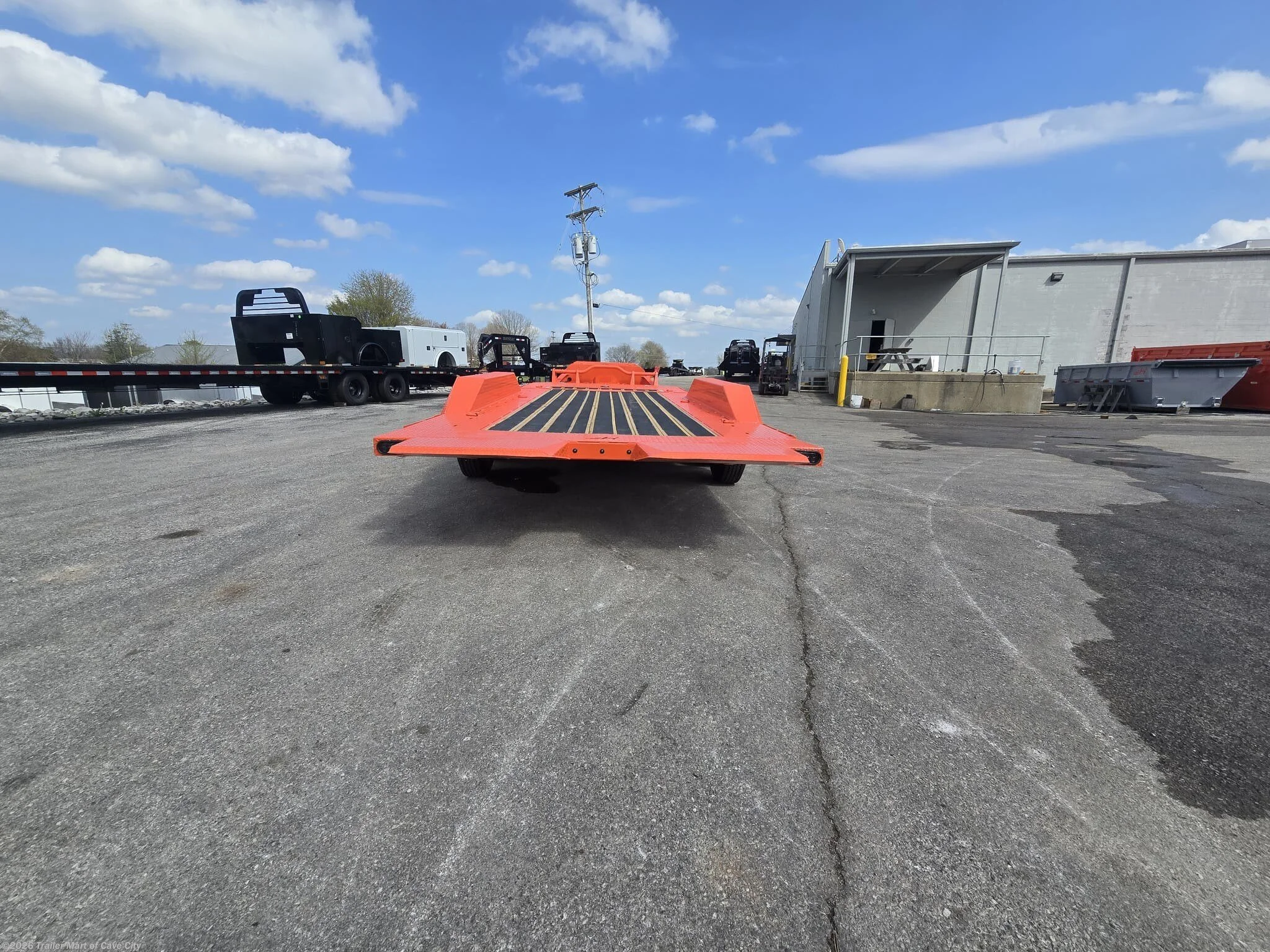

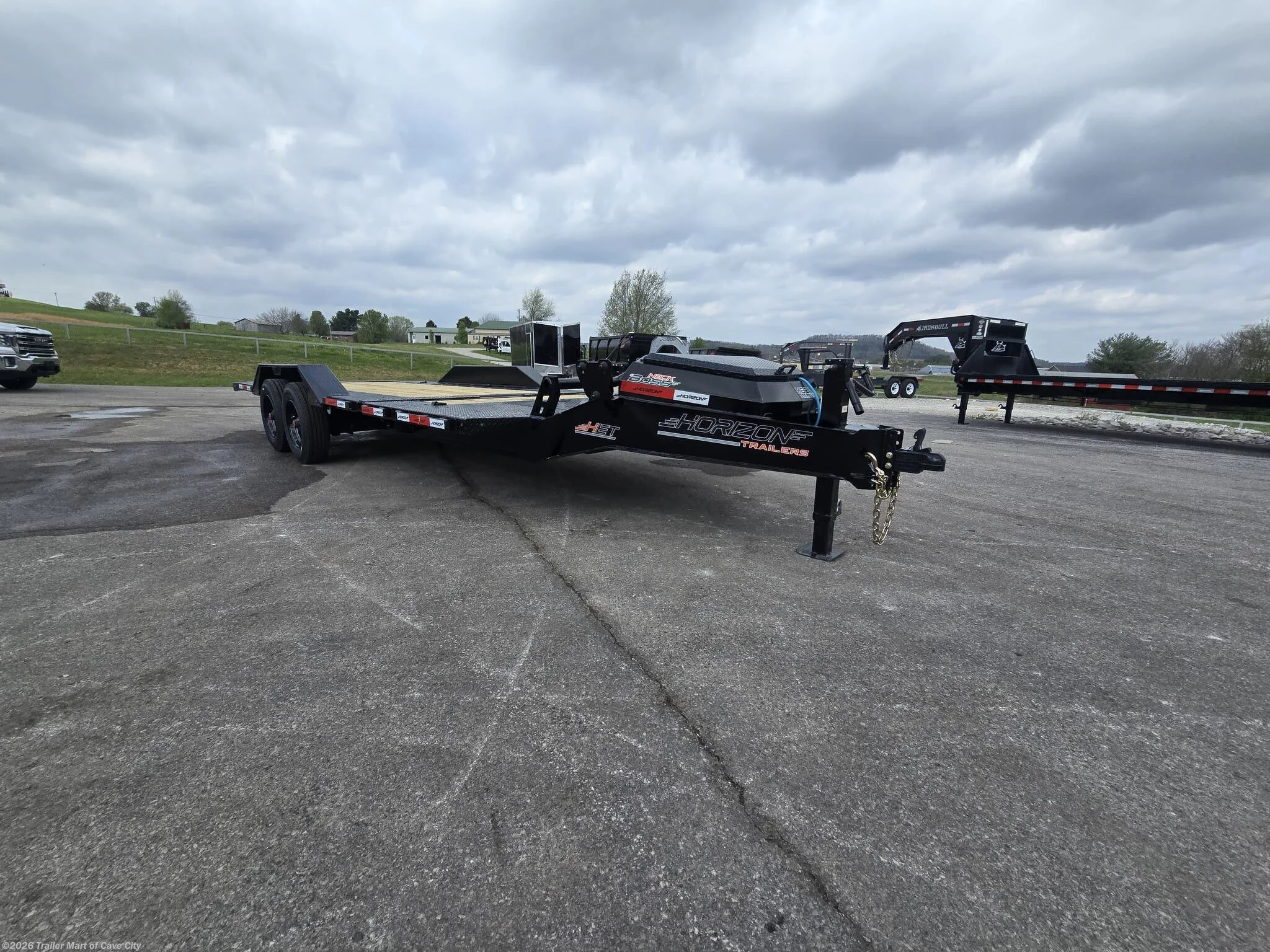

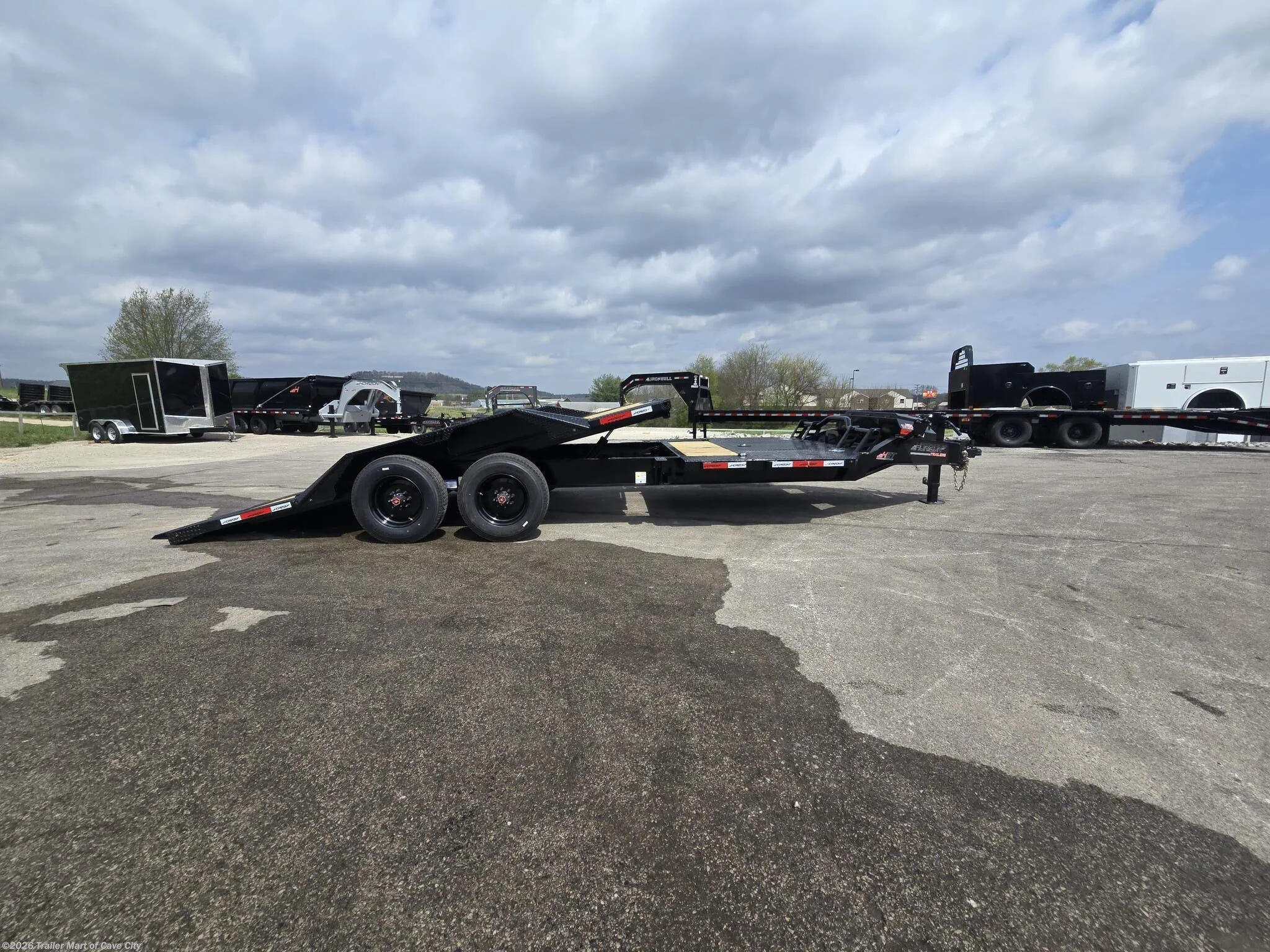

2026 Horizon Trailers HET 22' (16'+6') Gravity Tilt Deck Trailer
Description:
TRAILER SPECS
DECK LENGTH: 22'
DECK HEIGHT: 25”
DECK WIDTH: 102”
WEIGHT RATING
GAWR: 10,000 LBS
GVWR: 21,000 LBS
FINISH
PAINT TYPE: POWDERCOAT
PREP: STEEL GRIT BLASTED
WARRANTY
AXLE WARRANTY: 10 YEAR TORSION AXLE WARRANTY
TRAILER WARRANTY: 3 YEAR FRAME / 1 YEAR PARTS WARRANTY
TONGUE
TONGUE TYPE: NECKBOSS 10" ENGINEERED I-BEAM
LENGTH: 60"
SPARE: WELD ON SPARE TIRE MOUNT
WINCH PLATE: WINCH PLATE BEHIND NECK
COUPLER
STANDARD COUPLER: ADJUSTABLE 2-5/16" BP COUPLER (21,000 LBS)
JACKS
FRONT JACK: 1 SIDE WIND SPRING LOADED DROP JACK LEG (12,000 LBS)
TOOLBOX

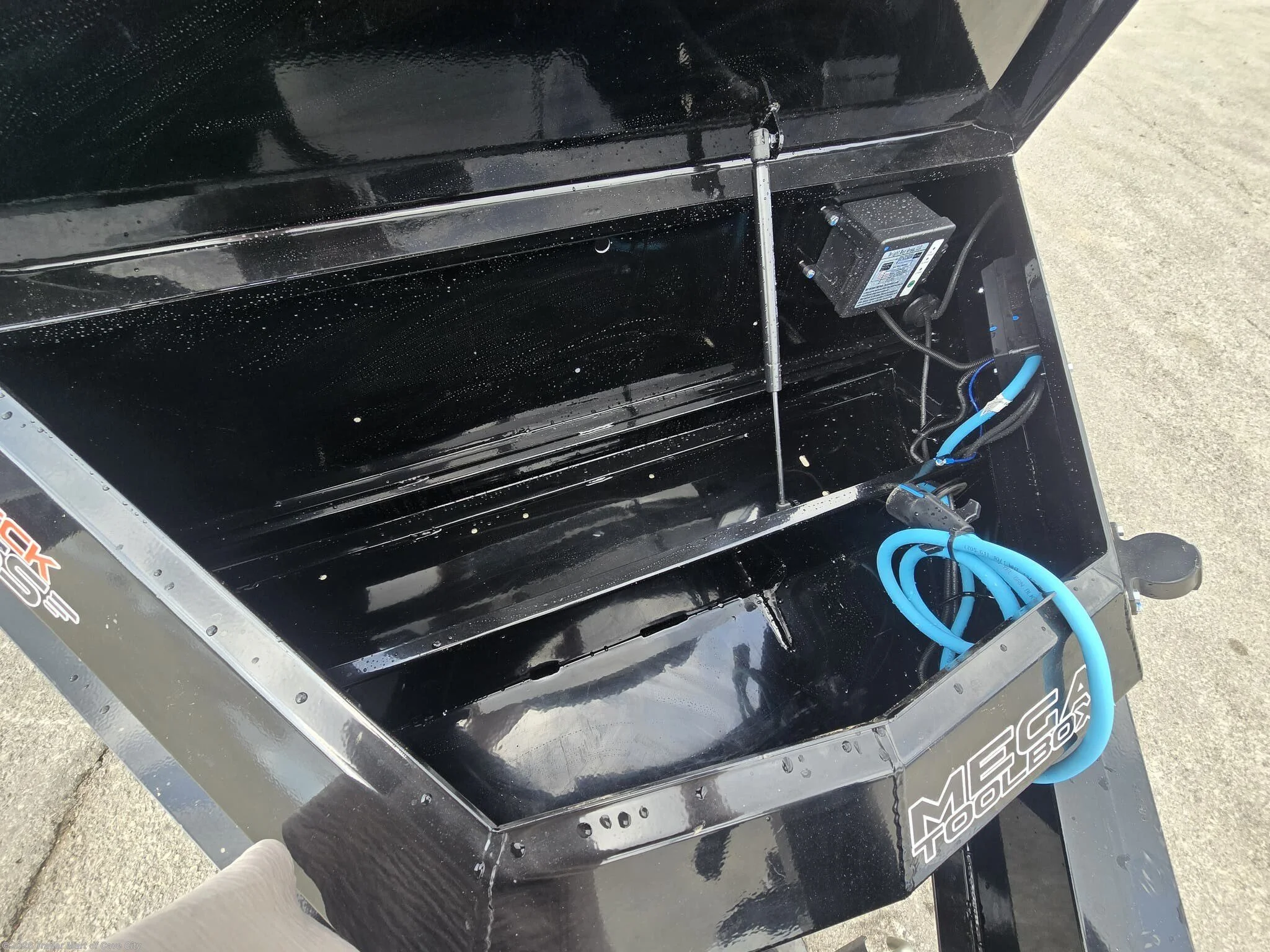

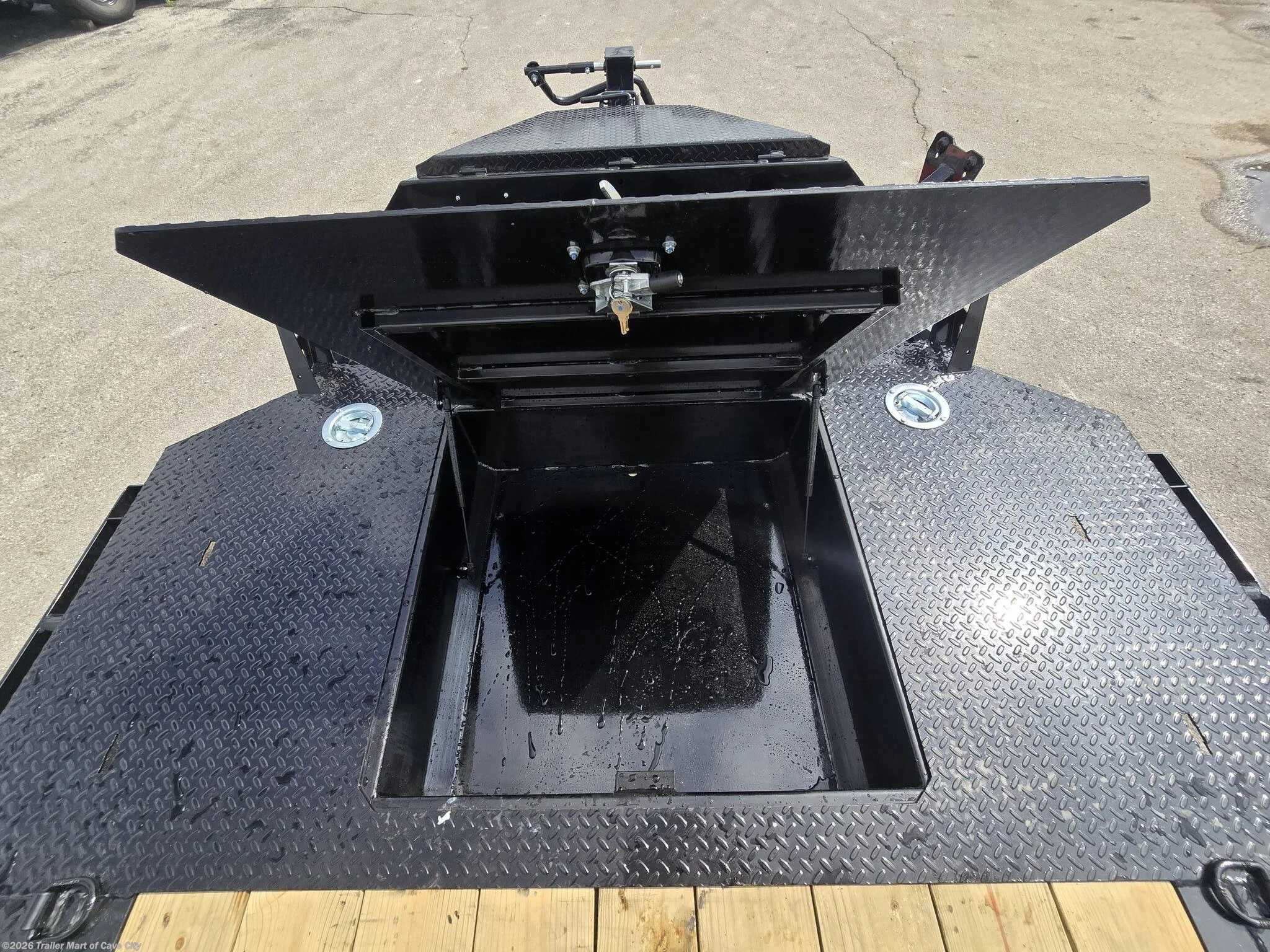

TOOLBOX: MEGA LOCKABLE TOOLBOX
SAFETY
SAFETY CHAINS: 3/8" GRADE 70 SAFETY CHAIN W/CLEVIS HOOK [2 EACH)
CHASSIS
FRAME
MAIN FRAME: 10" I-BEAM (17 LBS/FT]
DECK
BED
DECK FRAME: 3/16" DIAMOND PLATE
FLOORING: PINE LUMBER FLOOR
CROSSMEMBERS: 3" CHANNEL (3.50 LBS/FT] 16" SPACING
DECK HEIGHT: 25"
DECK WIDTH: 102"
WIDTH BETWEEN FENDERS: 82”
D-RINGS: 2 D-RINGS IN BETWEEN FENDERS
BOLT ON SWIVEL D- RINGS: 2- FLUSH MOUNT GALVANIZED SWIVEL D- RINGS FRONT OF TRAILER
TIE DOWN SLOTS: SLOTS FOR LATCH ON TIE DOWN FITTINGS FRONT END OF DECK

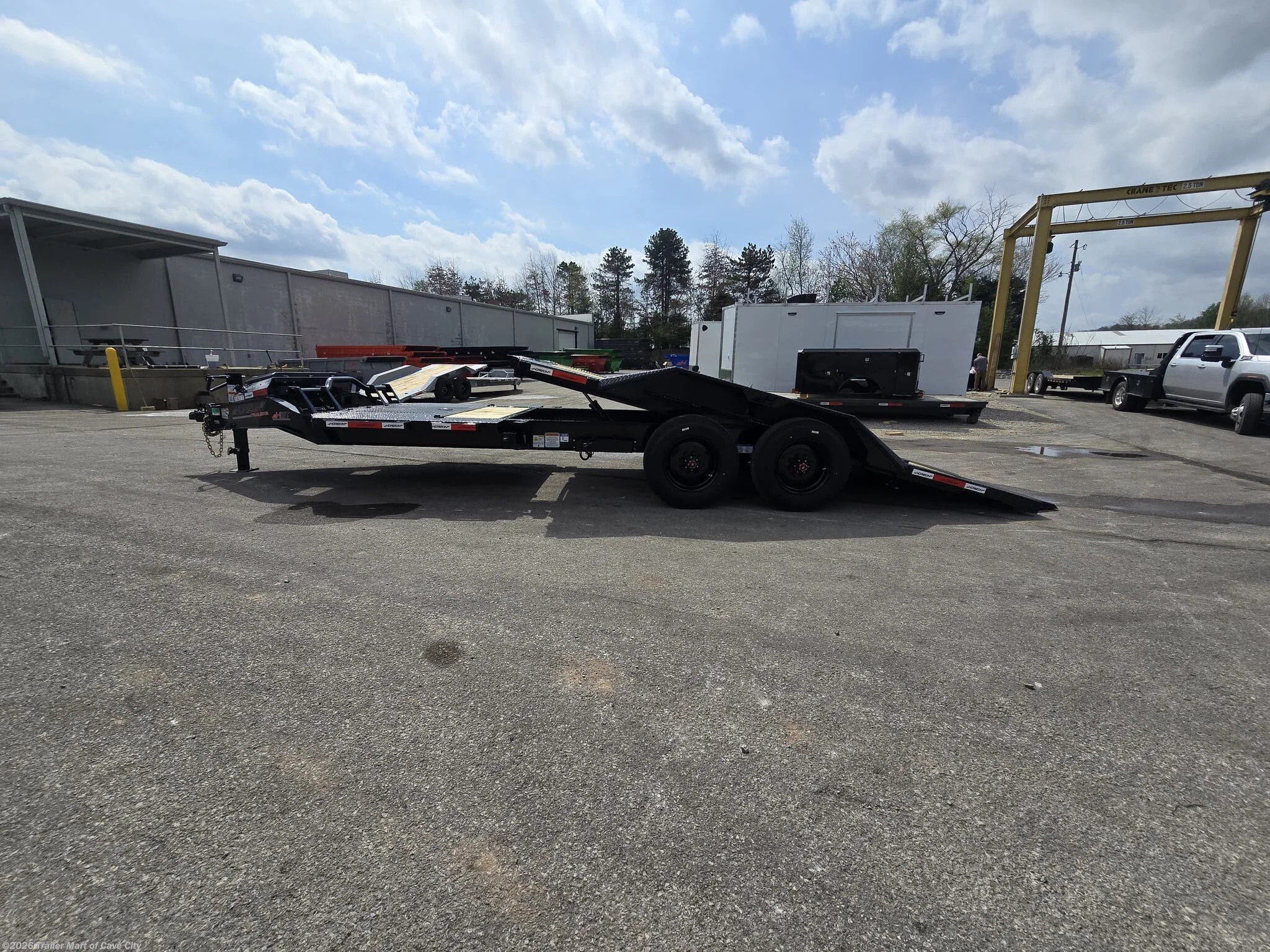

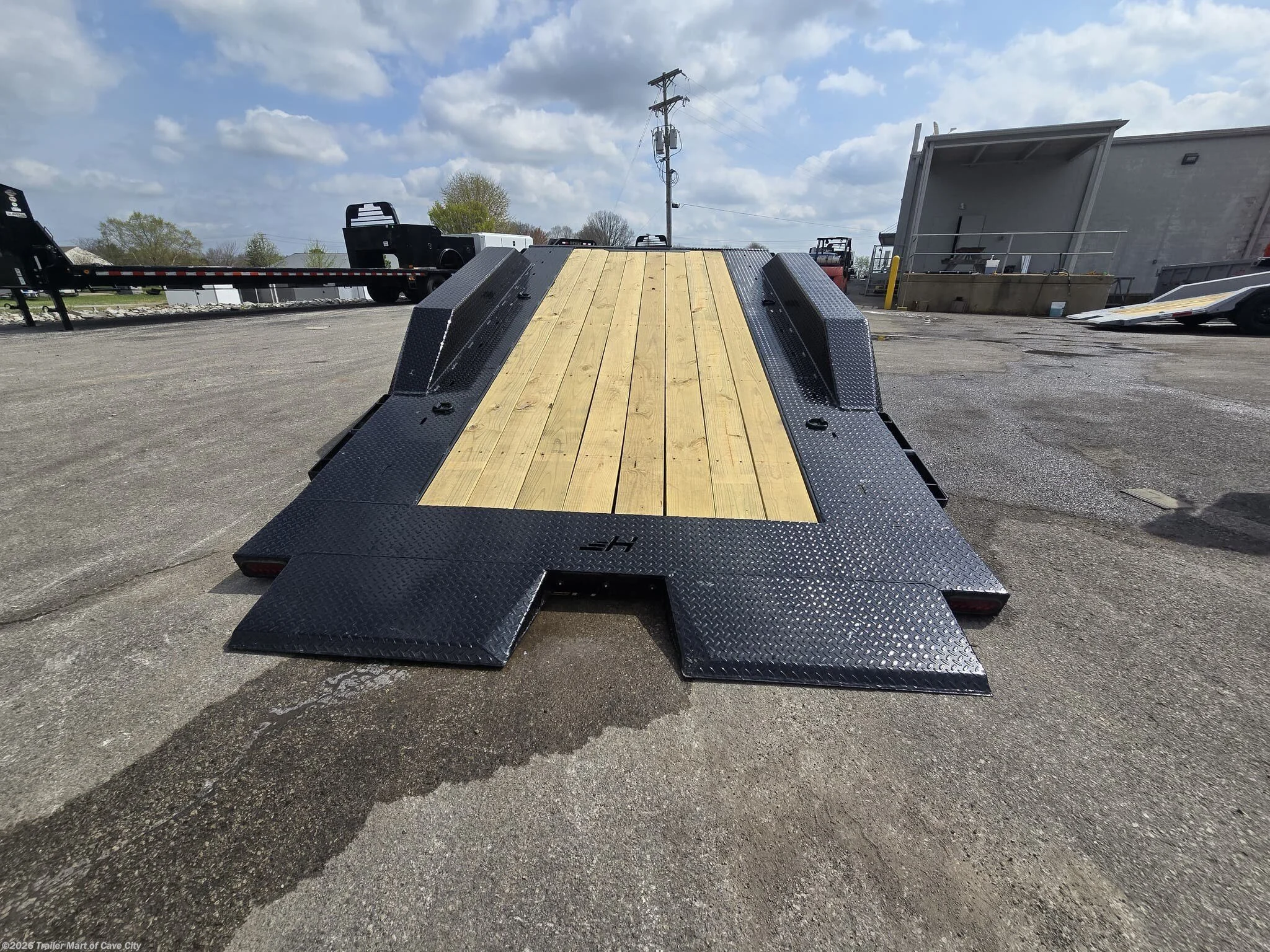

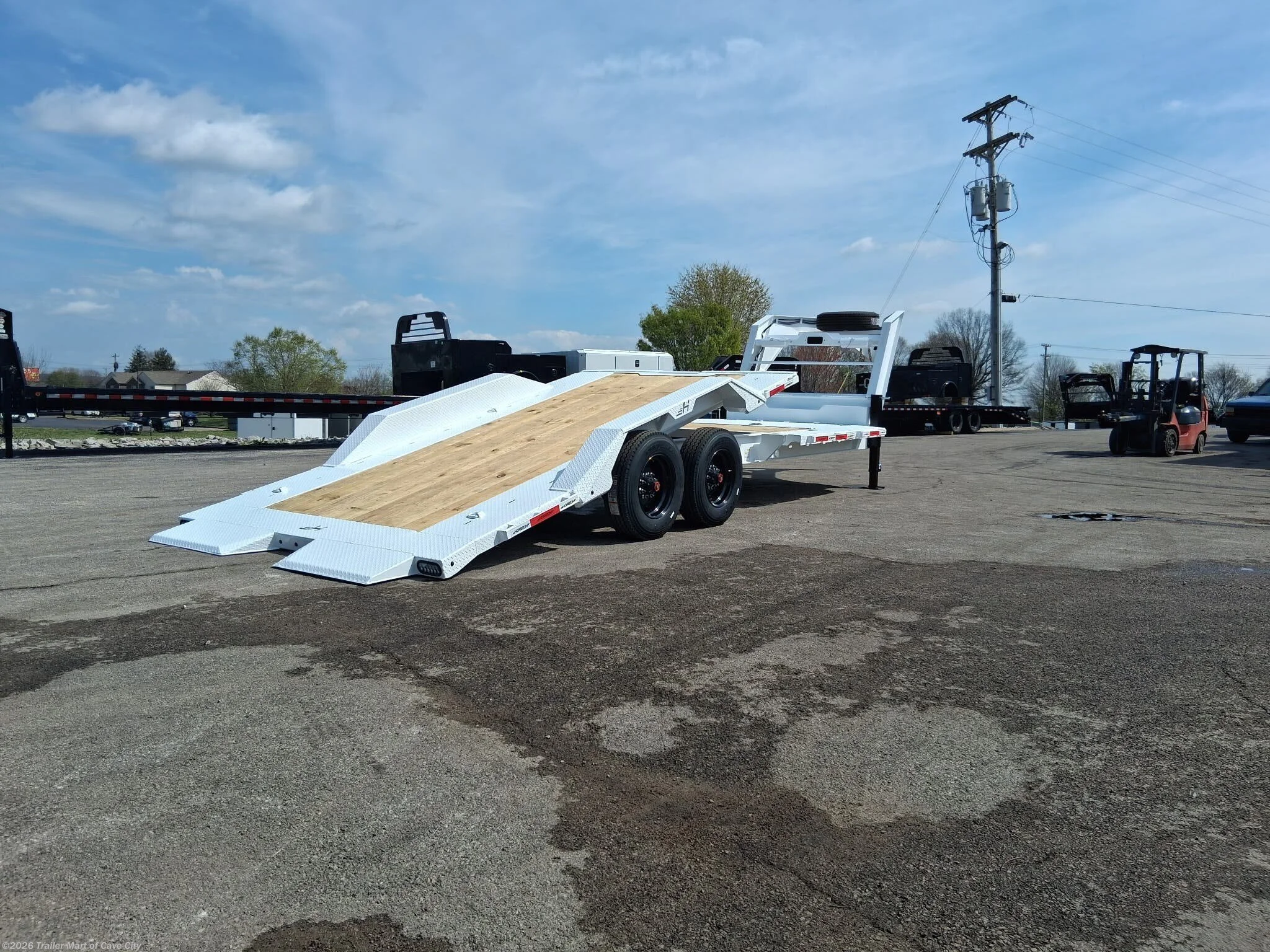

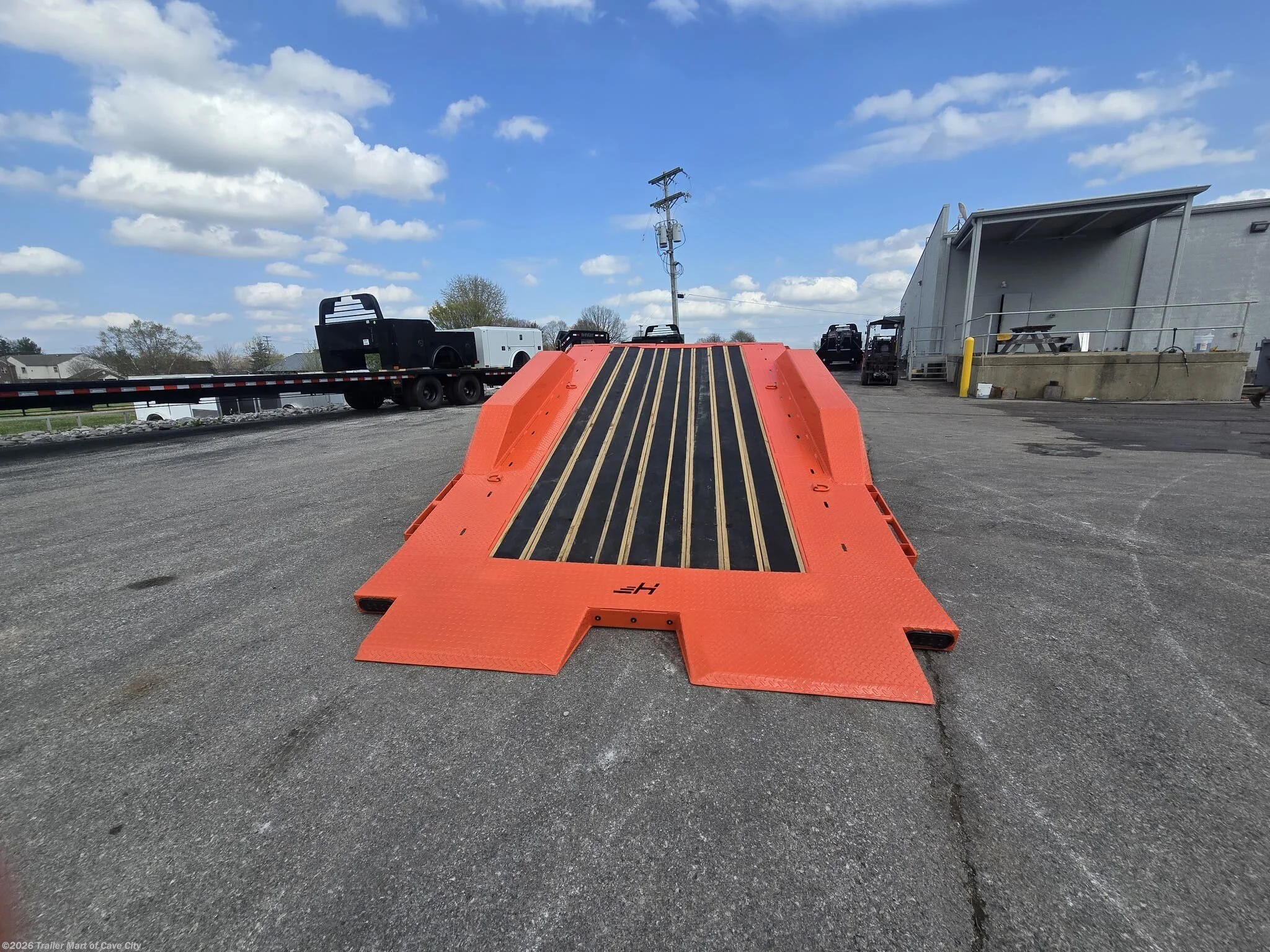

TILT DECK LENGTH: 16'
TILT DECK FRAME: 2" X 6" X 7GA. TUBING BED FRAME
TILT ANGLE: 15°
SIDES
RUB RAIL: 2" X 3/8" RUB RAIL
STAKE POCKETS: 1,5/8" X 3,5/8" (ID] STAKE POCKETS (SPACED AT 24"]
SPOOLS: 2" X 10GA. PIPE SPOOLS (SPACED AT 24")
FENDERS: 1/4" DIAMOND PLATE DRIVE OVER FENDERS
FRONT
GUARD: REINFORCED 2” 10GA. ROUND TUBING
TILT SYSTEM
HYDRAULICS
SYSTEM: GRAVITY UP / DOWN
CYLINDER: 1-3" X 16" CYLINDER
TANK: LARGE RESERVOIR
VALVE: 3 WAY VALVE CONTROL
RUNNING GEAR

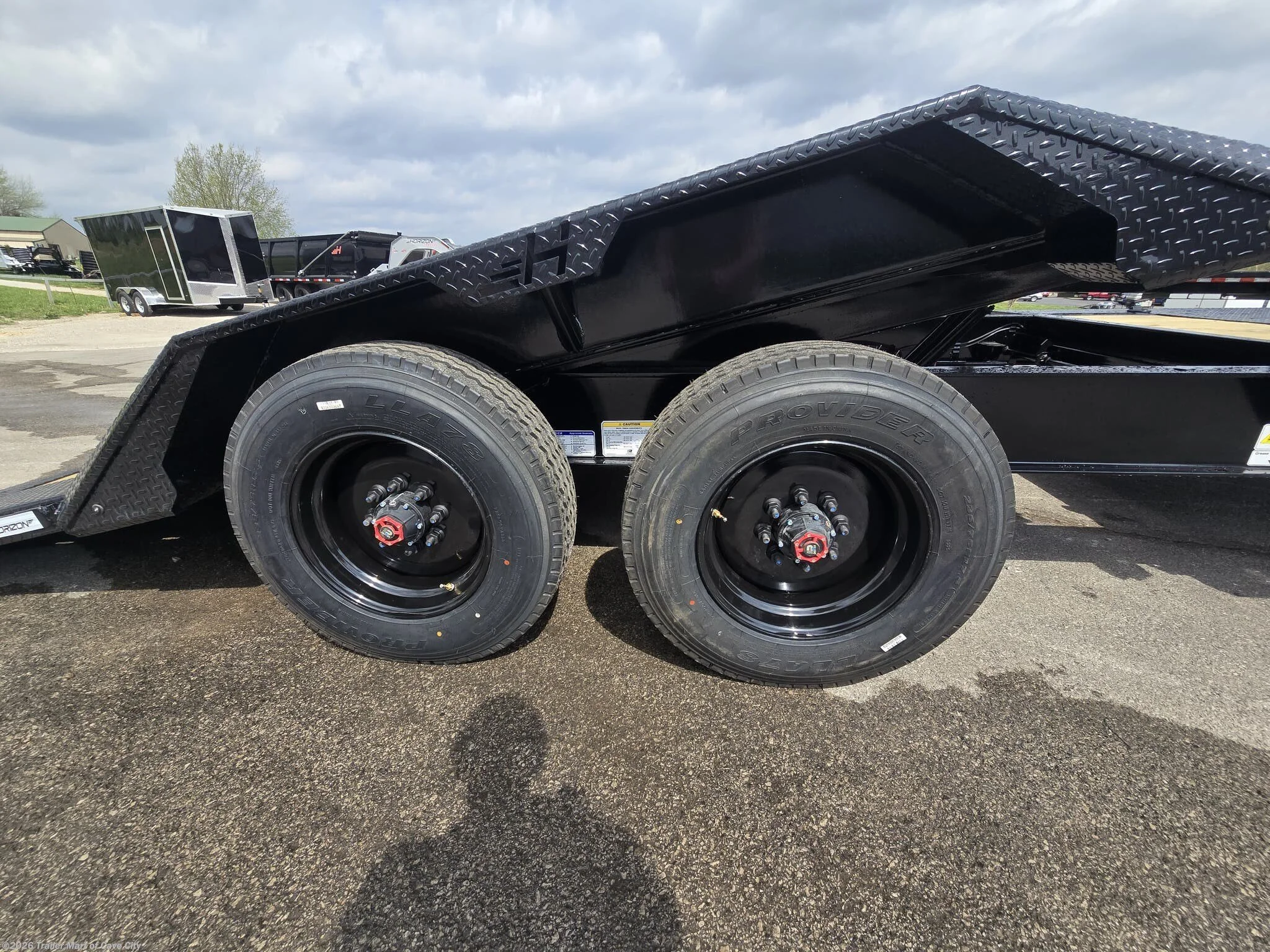

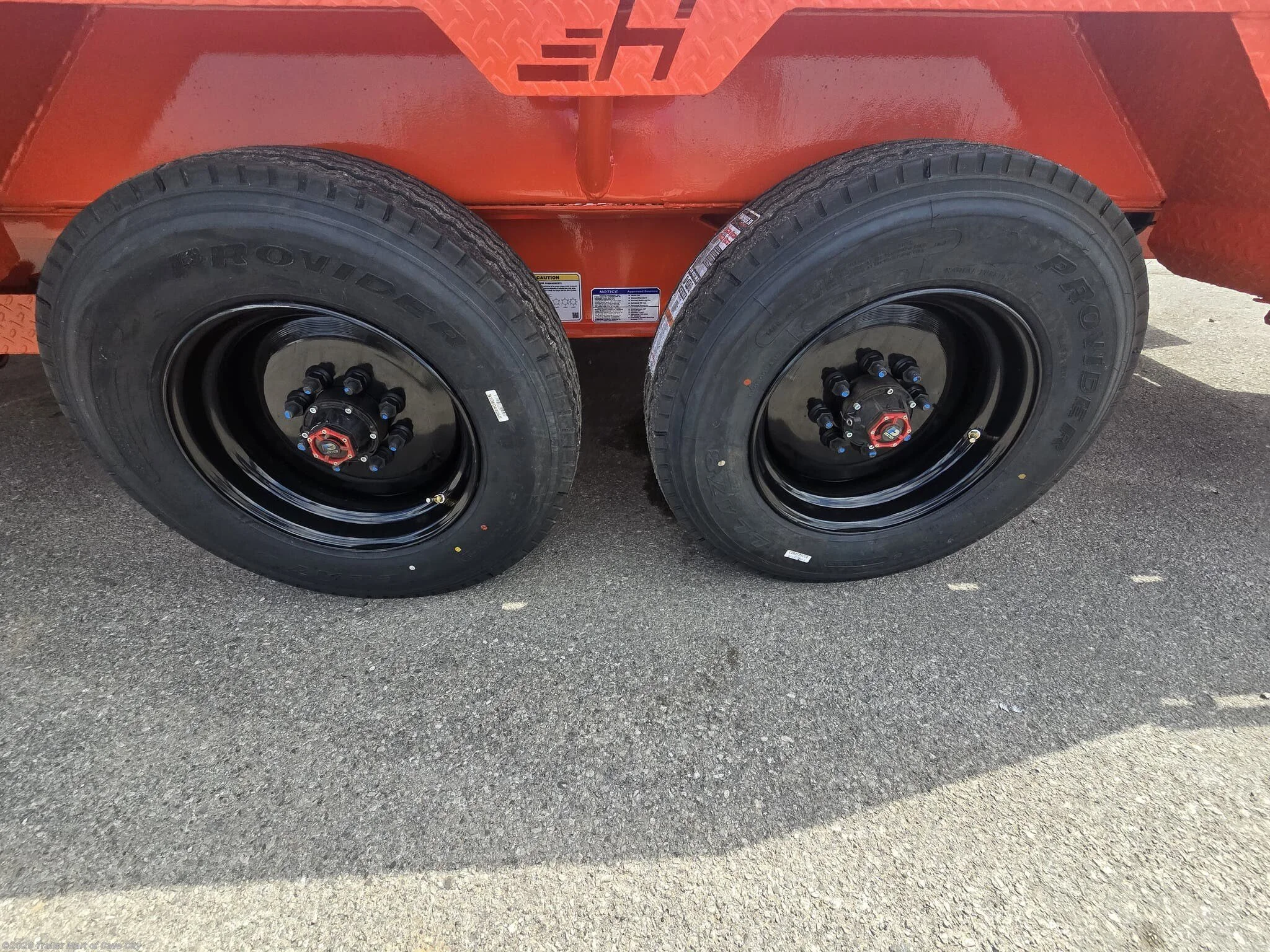

TIRES

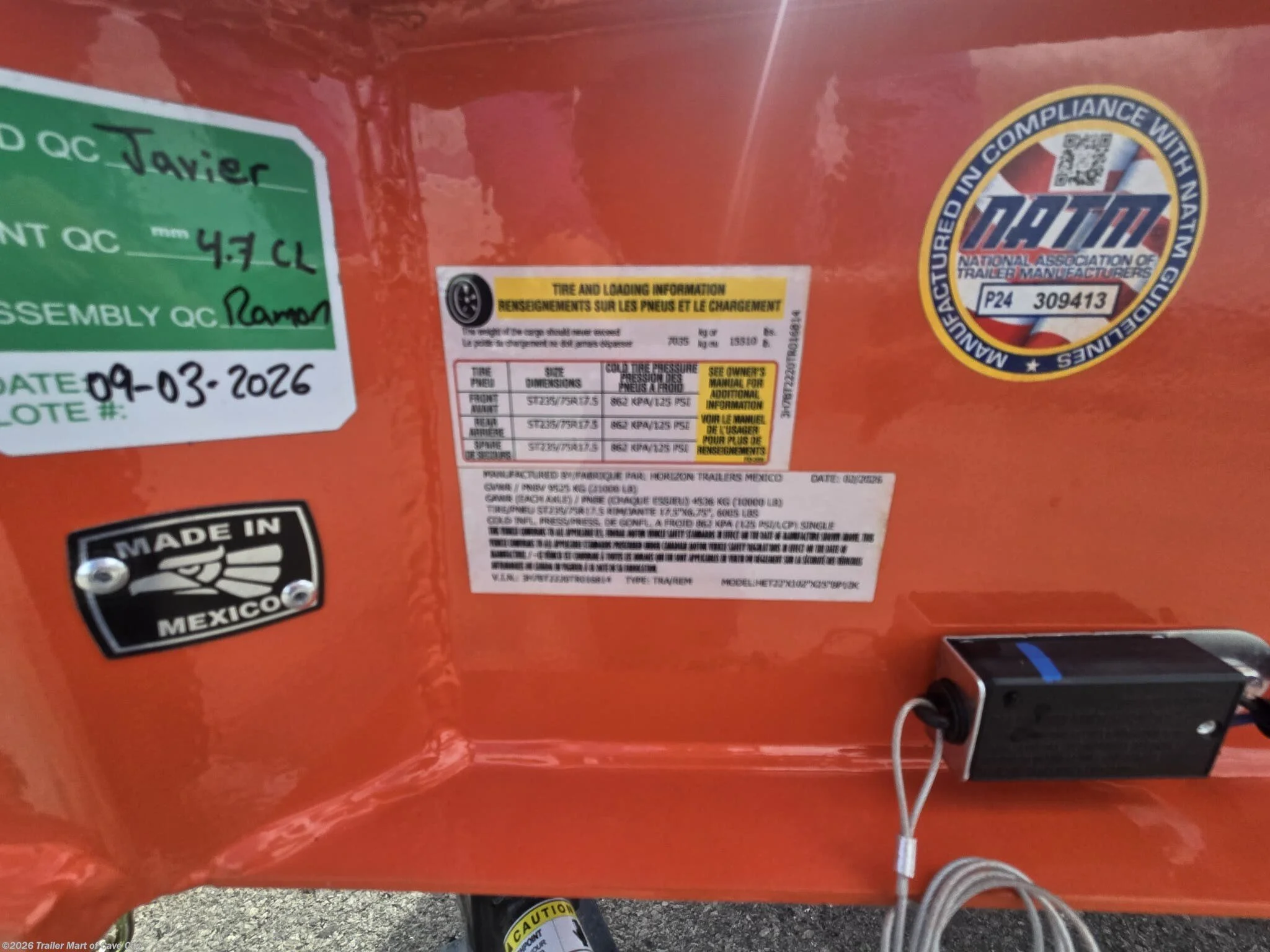

TYPE: RADIAL TIRES
SIZE: ST235/75R17.5, SUPER SINGLE
PLY: 18
RATING: 6,005 LBS
RIMS: 17.5" BLACK MOD WHEELS
SUSPENSION
AXLE TYPE: 10K ELECTRIC BRAKE AUTO ADJUST OIL BATH TORSION AXLES
BOLT PATTERN: 8 ON 6.5"
AXLE COUNT: 2
SUSPENSION TYPE: TORSION
AXLE WARRANTY: 10 YEAR TORSION AXLE WARRANTY
ELECTRICAL AND LIGHTING
BATTERY AND CHARGING
BREAKAWAY SYSTEM: 2382 BRIGHTWAY GROUP ELECTRIC BREAKAWAY KIT
WIRING HARNESS: ALL-WEATHER WIRING HARNESS (7-WAY RV)
FRAME WIRING: DOUBLE INSULATED WIRING HARNESS
LIGHTING
LIGHTS: DOT APPROVED TECNIQ LED LIGHTS
SAFETY
REFLECTIVE TAPE: 3M DOT COMPLIANT REFLECTIVE TAPE
UPGRADES:
4-D-RINGS

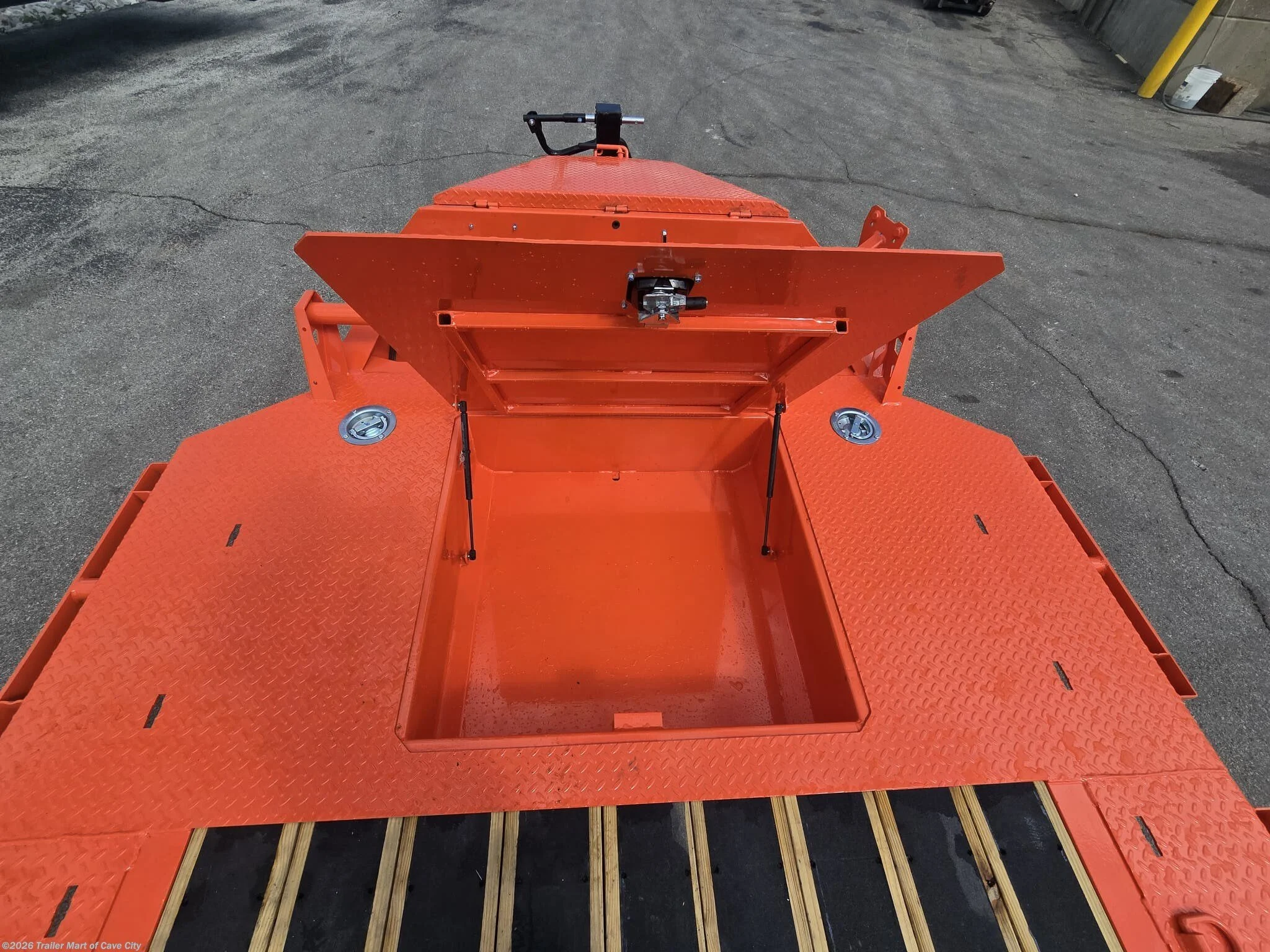

IN FLOOR STORAGE
FULL DECK BLACKWOOD “CLASSIC” RUBBER INFUSED LUMBER
Specifications:
Condition: New
Exterior Color: Orange
GVWR: 21,000 lb
Dry Weight: 5,490 lb
Payload Capacity: 15,510 lb
Hitch Type: Bumper Pull
Description:
TRAILER SPECS
DECK LENGTH: 22'
DECK HEIGHT: 25”
DECK WIDTH: 102”
WEIGHT RATING
GAWR: 10,000 LBS
GVWR: 21,000 LBS
FINISH
PAINT TYPE: POWDERCOAT
PREP: STEEL GRIT BLASTED
WARRANTY
AXLE WARRANTY: 10 YEAR TORSION AXLE WARRANTY
TRAILER WARRANTY: 3 YEAR FRAME / 1 YEAR PARTS WARRANTY
TONGUE
TONGUE TYPE: NECKBOSS 10" ENGINEERED I-BEAM
LENGTH: 60"
SPARE: WELD ON SPARE TIRE MOUNT
WINCH PLATE: WINCH PLATE BEHIND NECK
COUPLER
STANDARD COUPLER: ADJUSTABLE 2-5/16" BP COUPLER (21,000 LBS)
JACKS
FRONT JACK: 1 SIDE WIND SPRING LOADED DROP JACK LEG (12,000 LBS)
TOOLBOX
TOOLBOX: MEGA LOCKABLE TOOLBOX
SAFETY
SAFETY CHAINS: 3/8" GRADE 70 SAFETY CHAIN W/CLEVIS HOOK [2 EACH)
CHASSIS
FRAME
MAIN FRAME: 10" I-BEAM (17 LBS/FT]
DECK
BED
DECK FRAME: 3/16" DIAMOND PLATE
FLOORING: PINE LUMBER FLOOR
CROSSMEMBERS: 3" CHANNEL (3.50 LBS/FT] 16" SPACING
DECK HEIGHT: 25"
DECK WIDTH: 102"
WIDTH BETWEEN FENDERS: 82”
D-RINGS: 2 D-RINGS IN BETWEEN FENDERS
BOLT ON SWIVEL D- RINGS: 2- FLUSH MOUNT GALVANIZED SWIVEL D- RINGS FRONT OF TRAILER
TIE DOWN SLOTS: SLOTS FOR LATCH ON TIE DOWN FITTINGS FRONT END OF DECK
TILT DECK LENGTH: 16'
TILT DECK FRAME: 2" X 6" X 7GA. TUBING BED FRAME
TILT ANGLE: 15°
SIDES
RUB RAIL: 2" X 3/8" RUB RAIL
STAKE POCKETS: 1,5/8" X 3,5/8" (ID] STAKE POCKETS (SPACED AT 24"]
SPOOLS: 2" X 10GA. PIPE SPOOLS (SPACED AT 24")
FENDERS: 1/4" DIAMOND PLATE DRIVE OVER FENDERS
FRONT
GUARD: REINFORCED 2” 10GA. ROUND TUBING
TILT SYSTEM
HYDRAULICS
SYSTEM: GRAVITY UP / DOWN
CYLINDER: 1-3" X 16" CYLINDER
TANK: LARGE RESERVOIR
VALVE: 3 WAY VALVE CONTROL
RUNNING GEAR
TIRES
TYPE: RADIAL TIRES
SIZE: ST235/75R17.5, SUPER SINGLE
PLY: 18
RATING: 6,005 LBS
RIMS: 17.5" BLACK MOD WHEELS
SUSPENSION
AXLE TYPE: 10K ELECTRIC BRAKE AUTO ADJUST OIL BATH TORSION AXLES
BOLT PATTERN: 8 ON 6.5"
AXLE COUNT: 2
SUSPENSION TYPE: TORSION
AXLE WARRANTY: 10 YEAR TORSION AXLE WARRANTY
ELECTRICAL AND LIGHTING
BATTERY AND CHARGING
BREAKAWAY SYSTEM: 2382 BRIGHTWAY GROUP ELECTRIC BREAKAWAY KIT
WIRING HARNESS: ALL-WEATHER WIRING HARNESS (7-WAY RV)
FRAME WIRING: DOUBLE INSULATED WIRING HARNESS
LIGHTING
LIGHTS: DOT APPROVED TECNIQ LED LIGHTS
SAFETY
REFLECTIVE TAPE: 3M DOT COMPLIANT REFLECTIVE TAPE
UPGRADES:
4-D-RINGS
IN FLOOR STORAGE
FULL DECK BLACKWOOD “CLASSIC” RUBBER INFUSED LUMBER
Specifications:
Condition: New
Exterior Color: Orange
GVWR: 21,000 lb
Dry Weight: 5,490 lb
Payload Capacity: 15,510 lb
Hitch Type: Bumper Pull
Stock #: 16814
VIN: 3H7BT2220TR016814
Location: Cave City, KY
Year: 2026
Brand: Horizon Trailers
Model: HET
Floorplan: 22' (16'+6') Gravity Tilt Deck Trailer
Type: Tilt Deck Trailer
Length: 22' 0"
Width: 8' 6"
